Cómo conmutar dos interruptores paso a paso

Materiales y herramientas

Materiales

Los materiales que se precisan para conmutar un interruptor son los siguientes:

• Dos interruptores conmutados.

• Distintos colores de cables eléctricos: cable de fase (marrón, negro o gris), cable neutro (azul) y cables de toma de tierra (verde y amarillo).

• Cinta aislante.

• Caja de empalmes eléctricos.

Herramientas

Del mismo modo, además de los materiales previamente indicados, también va a ser necesario, para este procedimiento, la utilización de las siguientes herramientas:

• Destornillador.

• Alicate de corte.

• Tenazas.

• Tornillos y tacos.

Esquema de los interruptores conmutados

El funcionamiento de dos interruptores conmutados es más sencillo de entender con un diagrama, ya que permite explicar de una manera más visual el paso de la corriente.

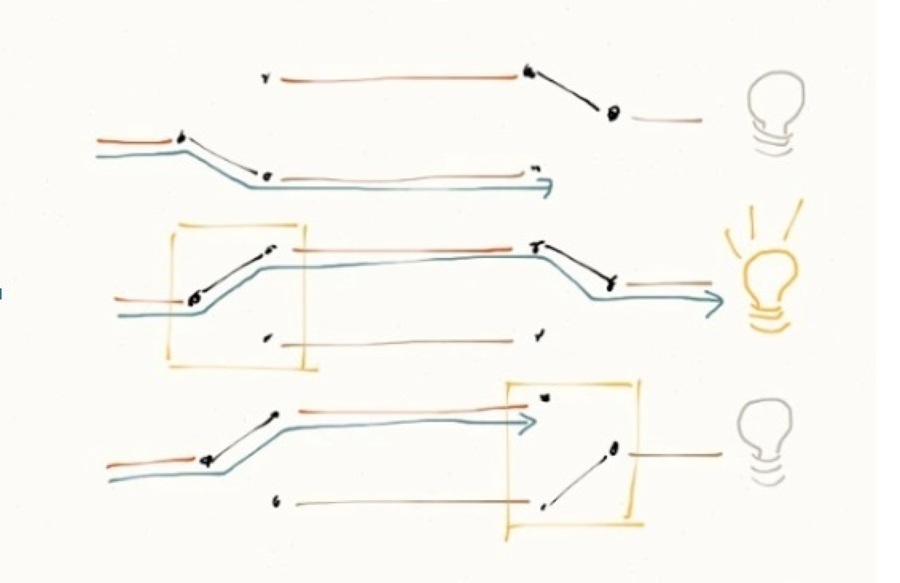

En esta imagen podemos ver tres posiciones que se pueden dar en este tipo de interruptores y en qué casos es posible el paso de energía eléctrica y, por ende, se consigue que la luz se encienda.

En la primera parte del diagrama vemos que, dada la posición de ambos interruptores, el circuito no está cerrado, por lo que la corriente no pasa.

A continuación vemos que, si cualquiera de los dos interruptores se pulsa, el circuito se cerrará, procediendo a encender la luz en cuestión.

Llegado a este punto, encontramos que si pulsamos cualquiera de los dos nuevamente, se volverá a abrir el circuito, haciendo que la luz se apague una vez más.

Cómo conmutar dos interruptores

Ahora que ya conocemos cómo funcionan los interruptores conmutados, llega el momento de conocer cómo conseguir conmutar un interruptor para lograr tener el control de una luz desde dos puntos diferentes. Los pasos a seguir son los que se muestran a continuación:

1. Preparar los puntos en los que se desea colocar los interruptores: utilizando el plano eléctrico de la vivienda, o simplemente de la estancia donde se quiere llevar a cabo la conmutación de interruptores, es imprescindible determinar los dos puntos donde se quieren ubicar los puntos de luz. Se recomienda, para evitar que el procedimiento sea más complejo, utilizar uno de los interruptores ya existentes como fuente de origen de esta conmutación.

2. Cortar la corriente eléctrica: como es habitual en cualquier tipo de intervención en el sistema eléctrico, es necesario, antes de llevar a cabo el procedimiento en cuestión, apagar la electricidad, con el fin de evitar cualquier tipo de riesgo asociado con la manipulación de estos elementos eléctricos. Para ello, basta con apagar el interruptor general del cuadro eléctrico.

3. Retirar el antiguo interruptor y desconectar los cables: como se adelantaba en el primer paso, la mejor manera de conmutar un interruptor es optar por uno ya instalado, del que saldrá el segundo punto de luz. De este modo, deberemos proceder a retirar la cubierta de dicho interruptor original, quitando los tornillos que lo sujetan. Hecho esto, será necesario desconectar los cables para dejarlos colgando.

4. Quitar los cables del segundo punto de conmutación: escogido el segundo punto de conmutación, es necesario llevar a cabo el mismo procedimiento que en el apartado anterior, es decir, dejar los cables colgando para proceder a realizar la instalación pertinente.

5. Medir la distancia entre ambos interruptores: para poder conocer la medida de los cables que deben conectar los dos puntos de luz, será necesario pasar una guía que comience en el primer interruptor. Una vez llegue al segundo, habrá que dejar que pase unos centímetros y colocar una marca en los dos extremos. De este modo, conoceremos la medida que deberán tener los cables.

6. Unir los dos interruptores: el primer paso de la conmutación en sí es conectar los dos interruptores con un cable del mismo color. Esto se puede hacer a través de las cajas de derivación de cada uno de ellos, metiendo los dos cables comunes a ambos por el tubo corrugado de uno de ellos para, posteriormente, sacarlo por el segundo y realizar la conexión en ambos interruptores.

7. Conectar cada interruptor a la corriente: desde cada una de las cajas de derivación, será necesario conectar un tercer cable, de otro color, al sistema de corriente eléctrica.

8. Será necesario, por último, conectar todos los cables al propio conmutador, en función del modelo del que se disponga.

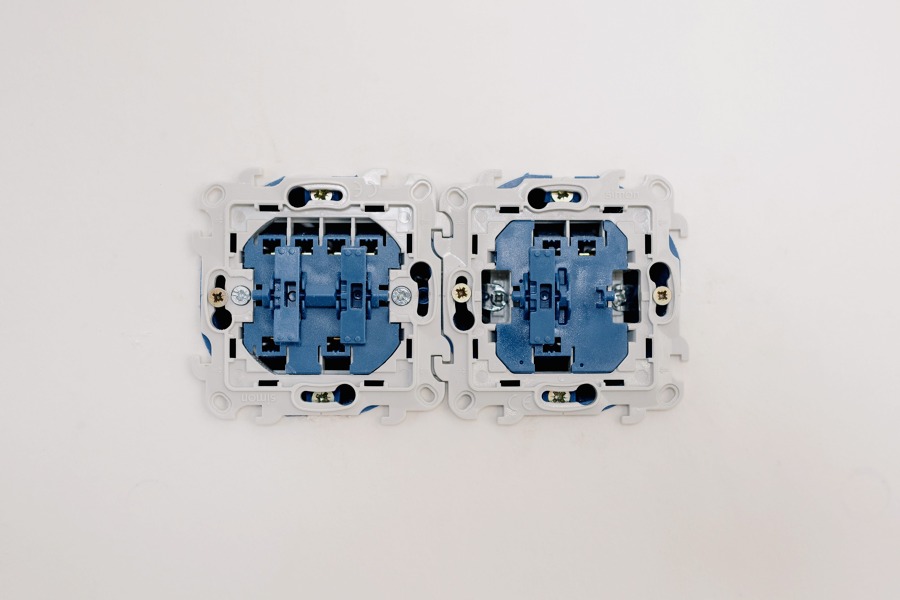

9. Colocar el cajetín: una vez finalizada la conexión en sí, habrá que meter los mecanismos de cada interruptor en su cajetín correspondiente y apretar los tornillos para fijar la estructura.

10. Para finalizar el procedimiento, tan solo será necesario colocar los marcos embellecedores que conocemos, de manera coloquial, como interruptores en sí.

11. Llega el momento de probar si la instalación se ha llevado a cabo de manera correcta. Para ello, hay que encender de nuevo la corriente eléctrica y probar a encender y apagar la luz desde ambos interruptores. Si funciona, ya se habrá terminado la instalación, pero si la luz no se enciende o no se apaga en alguno de los puntos de colocación de ambos interruptores es que ha habido algún fallo y será necesario encontrar su origen para poder solventarlo.

Una vez hecho esto, será posible encender y apagar la luz desde dos puntos distintos. Como se adelantaba anteriormente, conmutar un interruptor es un procedimiento sumamente útil para estancias como pasillos, puesto que tienen dos entradas; salones con un tamaño amplio; habitaciones, para poder encender y apagar la luz desde la entrada y desde la cama; así como en el hall. Aunque conociendo estos sencillos pasos a seguir, se puede llevar a cabo en cualquier habitación.
