Llegas a casa después de un largo día de trabajo, abres la puerta y, ¿qué es lo primer que haces? Encender la luz.
Después de acomodarte, entras en la cocina y tras encender una nueva luz, metes tu cena en el microondas, giras la ruleta y esta comienza a calentarse.
Terminas, metes todos los utensilios en el lavavajillas y lo enciendes.
Todas ellas son actividades de lo más comunes que llevamos a cabo en nuestro día a día sin apenas plantearnos cómo funcionan los distintos elementos que utilizamos en nuestra vivienda, pero todos estos elementos eléctricos mencionados forman parte de la instalación eléctrica doméstica de cualquier casa. Y no son los únicos.
¿Quieres conocer cuáles son todos los elementos eléctricos que componen una instalación y la importancia de este conjunto? Sigue leyendo, a continuación te contamos todo.
En este artículo
¿Cuáles son los elementos de la instalación eléctrica de una casa?
Antes de pasar a conocer cuáles son todos los elementos que conforman una instalación eléctrica doméstica, es imprescindible saber que todos ellos son básicos para el correcto funcionamiento de este tipo de sistemas y que a su vez son las piezas clave para poder utilizar elementos eléctricos en casa, desde los aparatos más sencillos como pueden ser las bombillas, hasta otros dispositivos más complejos que también utilizan este tipo de energía, como el lavavajillas, la lavadora o el horno, entre otros.
Línea de acometida
Conecta la red de distribución eléctrica con la instalación eléctrica de la casa. Consta de tres conductores o cables de fase y uno neutro.
Transformador
Es una de las piezas esenciales para conseguir distribuir la energía eléctrica en una vivienda. Se utiliza para aumentar o disminuir la tensión de la corriente alterna.
Caja General de Protección (CGP)
Recibe la línea de acometida y contiene tres fusibles, uno por cada conductor de fase. Se suele colocar en la fachada de los edificios. Este elemento está compuesto por tres partes diferente:
-
Interruptor diferencial (ID): elemento de protección capaz de detectar una electrocución. Su labor es hacer que salte el sistema, finalizando el paso de la energía eléctrica por la instalación.
-
Interruptor general automático (IGA): corta la electricidad de toda la vivienda cuando hay algún problema en el sistema o un cortocircuito.
-

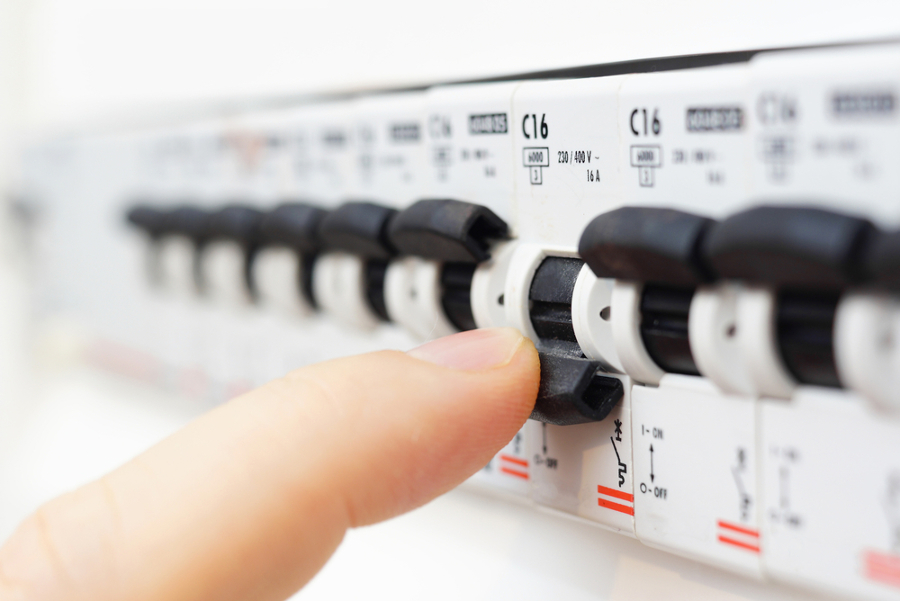

Pequeño interruptor automático (PIA): similar al anterior, pero su área de acción es inferior, es decir, en un mismo domicilio existen distintos elementos como este que afectan a las diferentes zonas de la casa.
Línea General de Alimentación (LGA)
Conecta la CGP con los contadores. A los cuatro conductores existentes les suma otro de protección, lo que se conoce como la toma de tierra.
Contadores
Hay uno por cada inmueble. Se instalan en un espacio común conocido como centralización de contadores, lo que antiguamente se conocía como cuarto de contadores.
En esta zona, a su vez, deben encontrarse los siguientes elementos de seguridad:
-
Interruptor general: utilizado para cortar la llegada de corriente eléctrica.
-
Unidad de medida: es el lugar donde se encuentran todos los contadores.
-
Unidad de embarrado general y fusibles de seguridad: la unidad de embarrado general es una composición de cuatro barras de metal capaces de convertir la señal trifásica en monofásica. Por otro lado, los fusibles de seguridad son capaces de proteger la energía de las viviendas en caso de una sobrecarga de tensión general.
-
Derivaciones individuales y embarrado de protección: las derivaciones individuales, como su propio nombre indica, son aquellas líneas que van desde cada contador hasta cada una de las viviendas. En cuanto al embarrado de protección, se trata de barras de metal utilizadas como seguridad extra.
Derivación individual
Como se mencionaba en el apartado anterior, se trata del cableado que sale de cada contador para llevar electricidad a cada inmueble.
Interruptor de Control de Potencia (ICP)
Situado ya en el interior de la vivienda, normalmente como parte del CGMP, es el interruptor que recibe la derivación individual. Se encarga de limitar el consumo eléctrico de la instalación a la potencia contratada.
Cuadro General de Mando y Protección (CGMP)
De este cuadro parten los circuitos eléctricos de la vivienda: luz, tomas de corriente, electrodomésticos, etc. Está formado por el ICP, el Interruptor General (IG), el Interruptor Diferencial (ID) y los Pequeños Interruptores Automáticos (PIAs).
Toma de tierra
Es un conductor de color verde-amarillo, protegido por una manguera y dispuesto en paralelo a la instalación de enlace. Va conectado a ella y termina en un electrodo enterrado en el suelo. Su función es enviar a la tierra cualquier fuga de electricidad, para evitar accidentes. Es importante conocer el color de los cables eléctricos para evitar confusiones.
Interruptores y enchufes
Dos piezas clave para la transformación de la energía eléctrica son los interruptores y los enchufes. Los primeros, se utilizan para encender y apagar las luces de las distintas estancias, mientras que los enchufes sirven para conectar cualquier dispositivo electrónico a la corriente.
Cableado
La instalación eléctrica de una casa está formada por 2 conductores, fase y neutro, que transportan corriente alterna monofásica a 230V. Hay un conductor más correspondiente a la toma de tierra. Los cables forman parte de los circuitos independientes y terminan en puntos de luz, interruptores y enchufes. Las derivaciones en el circuito se realizan en cajas homologadas.
Tipos de instalaciones
Los elementos eléctricos previamente indicados son indispensables en cualquier tipo de instalación doméstica. Pero el modo en el que el sistema se encuentra colocado en la estructura, hace que existan dos tipos principales de instalación, tal como se indica a continuación.
Instalación empotrada
Como su propio nombre indica, una instalación empotrada es aquella que está colocada en el interior de la pared de una vivienda. De este modo, lo único que se ve a simple vista son los interruptores y los enchufes previamente indicados.
Instalación eléctrica vista
Por otro lado, encontramos la instalación eléctrica vista, en la que los tubos y canaletas están colocados sobre la superficie de la pared y, como su nombre afirma, puede verse su estructura.
