¿Cómo hacer un circuito eléctrico paso a paso?
Cómo montar un circuito eléctrico era una de las lecciones más esperadas en las clases de tecnología y ciencias del cole, ¿te acuerdas?
La emoción era máxima cuando el profesor comenzaba a sacar cables, bombillas y baterías encima de la mesa. Parecía cosa de magia ver cómo estos elementos cobraban vida cuando se conectaban de la forma correcta.
Ains… ¡Qué tiempos aquellos! ¿Te apetece revivir esa emoción? Con este artículo lo tienes muy fácil.
Te contamos cómo hacer un circuito eléctrico paso a paso, tal y como lo hacíamos en clase. Materiales, herramientas, procesos… en esta guía tienes todos los detalles.
Además, responderemos algunas de las preguntas más frecuentes sobre los diferentes tipos de circuitos y sus características. Seguro que te resultará muy útil tener esta info a mano si te decides a dar vida a este experimento junto a los más pequeños de la casa o si te lanzas a montar un circuito eléctrico en tu vivienda.
¿Qué es un circuito eléctrico?
Un circuito eléctrico es un camino cerrado por el que fluye la electricidad desde una fuente de energía, como una batería o una toma de corriente, hasta una bombilla u otro dispositivo.
Piensa que un circuito eléctrico es como en una carretera circular por donde viajan los electrones para realizar tareas específicas, como encender una luz o hacer funcionar un aparato electrónico.
Si lo piensas, estamos rodeados de circuitos eléctricos. Desde el momento en que abrimos los ojos por la mañana con el sonido de un despertador, utilizamos luces, electrodomésticos, ordenadores, teléfonos móviles y muchos otros dispositivos que dependen de circuitos eléctricos para funcionar.
Definitivamente, sin circuitos eléctricos, nuestra vida moderna sería muy diferente y mucho más complicada.
Materiales y herramientas para hacer un circuito eléctrico
Como si de una receta se tratase, un circuito eléctrico necesita de ciertos ingredientes para funcionar.
Estos son los elementos eléctricos, materiales y herramientas que necesitas tener a mano para construir tu propio circuito eléctrico:
✔️ Pilas de 4,5 V.
✔️ Cables eléctricos.
✔️ Bombilla (4 V.) y casquillo.
✔️ Interruptor de 250 V.
✔️ Tablero o base de cartón.
✔️ Cinta aislante.
✔️ Tijeras, cúter pelacables.
✔️ Destornillador pequeño.
✔️Bolígrafos y etiquetas (opcionales para identificar componentes).
¿Lo tienes todo? Pues manos a la obra.

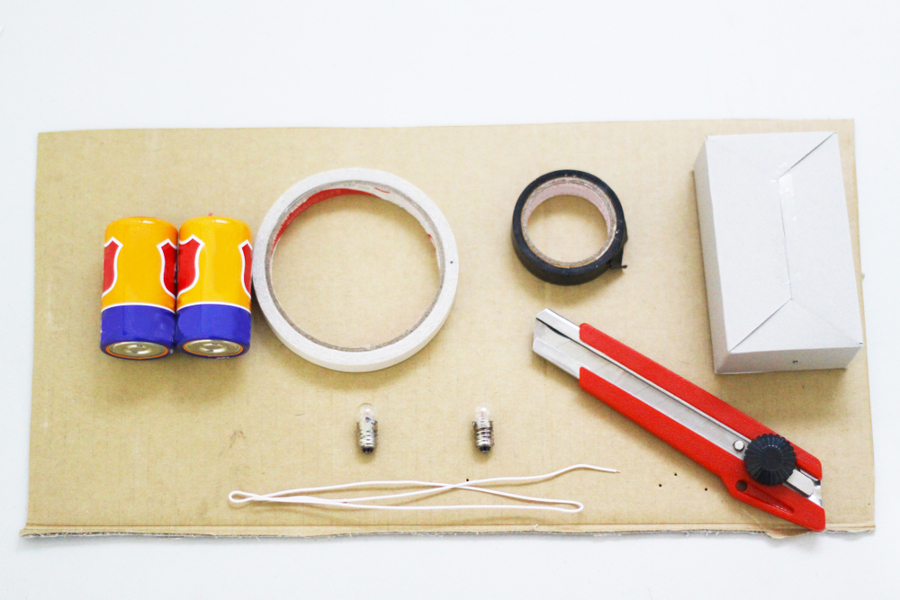

Materiales y herramientas para hacer un circuito eléctrico
Cómo hacer un circuito eléctrico paso a paso
Para montar un circuito eléctrico tienes que seguir estos pasos:
- Cortar y pelar los cables.
- Conectar los cales con una fuente de energía.
- Conectar el interruptor.
- Conectar la bombilla.
- Cerrar el circuito.
1. Corta y pela los cables
Corta tres tramos de cable y pela de 2 a 2,5 cm en cada extremo. Ten cuidado de no dañar el núcleo de cobre del cable. Solo tienes que retirar la funda de plástico que lo protege.
Puedes utilizar unas tijeras o un cúter, aunque lo más adecuado es un alicate pelacables porque lo colocas a la longitud deseada, lo aprietas y rasgas el plástico hacia el extremo más cercano sin riesgo de romperlo.
Créenos, este es el paso más difícil de montar el circuito eléctrico y no ha sido para tanto, ¿verdad?
❗ Tip: Puedes utilizar cables de diferentes colores para distinguir el cable de entrada y el cable de salida. Así el experimento será más visual. Por ejemplo, uno rojo para el cable positivo (+), uno negro para el negativo (-) y otro para el cable que va del interruptor a la bombilla.
¡Ojo! En este experimento casero, el color de los cables es indiferente, cosa que no ocurre cuando los electricistas montan la instalación en una vivienda.
2. Conecta los cables con la fuente de energía (pila)
Coloca la pila o batería en un extremo de la base de cartón o madera. Esta será la fuente de energía de tu circuito.
Después, sujeta un extremo del cable rojo al polo positivo (+) de la batería y el extremo del cable negro al polo negativo (-) con cinta aislante. Asegúrate de que el cobre haga buen contacto con el metal de la batería.
Para que puedas identificarlo más fácilmente, en las pilas de 4,5 V. (también conocidas como pilas de petaca), el extremo del polo negativo se corresponde con la pestaña más larga y el del polo positivo con la más corta.
Este paso es clave porque si ambos cables están conectados al mismo terminal, el circuito no funcionará.
3. Conecta el interruptor
El interruptor suele tener dos tornillos o terminales. Con esto claro, conecta el cable rojo que viene del polo positivo de la batería a uno de los terminales del interruptor. Si tiene tornillos, aflójalos, inserta el cable y vuelve a apretarlos. Asegúrate de que las conexiones queden bien sujetas.
A continuación, conecta un extremo del cable que va a la bombilla (que puede ser de otro color) al otro terminal del interruptor.
4. Conecta la bombilla
Ahora toca conectar el otro extremo de este cable que viene del interruptor al portalámparas o bombilla. Llegados a este punto, tienes dos opciones.
☝️ Con base para bombilla: Introduce el cable que viene del interruptor en el orificio central metálico de la base para bombilla y enrosca la bombilla hasta que quede firme.
✌️ Sin base para bombilla: Pela los extremos del cable que va a la bombilla y los enrollas alrededor de los dos contactos metálicos de la bombilla, asegurándote de que no se toquen entre sí.
5. Cierra el circuito
Lleva el último cable de color negro desde el portalámparas de vuelta al polo negativo de la batería, cerrando así el circuito. Cubre las conexiones con cinta aislante para mayor seguridad. Acciona el interruptor para ver si la bombilla se enciende y apaga correctamente. Si es así, ya tienes tu circuito eléctrico listo.
¿Te has perdido durante el proceso?
Aquí tienes un diagrama muy sencillo para visualizar mejor el circuito (el símbolo ---- representa un cable conductor):

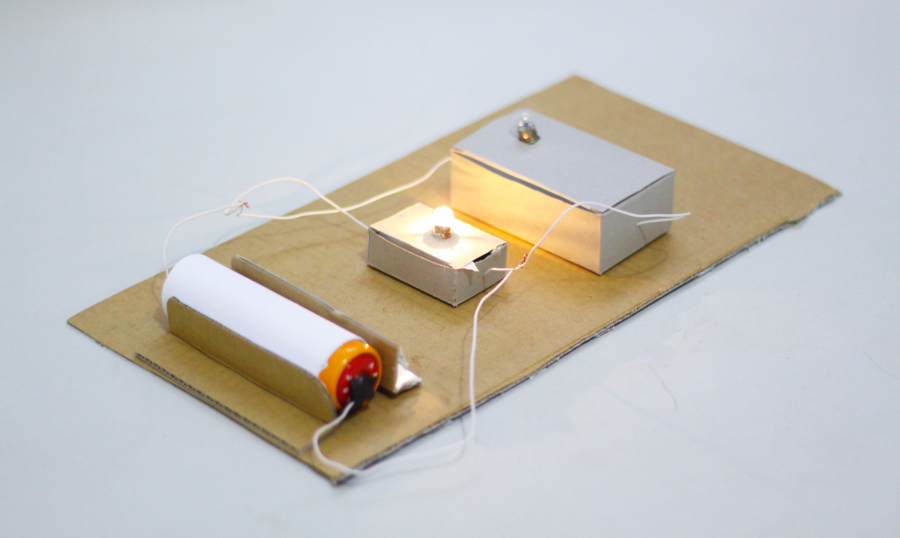

Qué es un circuito eléctrico
Preguntas frecuentes sobre cómo hacer un circuito eléctrico
Ahora ya eres todo un profesional de los circuitos eléctricos, pero a pequeña escala. Si has de instalar uno para tu vivienda, mejor confía en profesionales y echa un vistazo a cuánto cuesta hacer un circuito eléctrico.
También te puede interesar saber:
Ten presente que este trabajo requiere manipular electricidad con los riesgos que conlleva si no adoptamos las medidas de protección necesarias ni tenemos conocimientos sobre el tema.
El paso a paso que te hemos dado te ayudará a montar un circuito eléctrico en serie, pero, ¿sabes que hay más tipos? ¿Cómo identificarlos?
Te lo contamos.
¿Cuáles son los tipos de circuitos eléctricos?
Existen varios tipos de circuitos eléctricos, aunque los más comunes (los que podemos ver en la mayoría de nuestras casas) son:
➡️ Circuito en serie: Los elementos se conectan uno detrás del otro, formando una sola línea de conexión. La corriente eléctrica fluye a lo largo del cable y si alguno de los elementos se funde o se desconecta, el resto también se apaga. Un ejemplo claro podría ser una guirnalda de luces navideñas o un timbre.
➡️ Circuito en paralelo: Los elementos se conectan a la misma fuente de alimentación, pero cada uno tiene su propio camino para la corriente. Si uno de los elementos se funde o se desconecta, los otros elementos continuarán funcionando. Un ejemplo de circuito en paralelo podría ser el sistema de iluminación de una casa, donde cada lámpara tiene su propio camino para la corriente eléctrica.
¿Cómo saber si está en serie o en paralelo?
Para determinar si un circuito está en serie o en paralelo, se debe observar cómo están conectados los componentes y cómo se comporta la corriente eléctrica.
Si la corriente es la misma a través de todos los componentes, es un circuito en serie. Si la corriente se divide entre los componentes, es un circuito en paralelo. Un circuito mixto tendrá ambos tipos de conexiones.
¿Qué es el circuito mixto?
En un circuito mixto los componentes eléctricos se conectan tanto en serie como en paralelo, por lo que la configuración puede ser más compleja.
Sería, por ejemplo, el caso de un sistema de iluminación y enchufes en una habitación. Aquí podríamos tener un circuito mixto en el que las luces del techo están conectadas en serie, pero los enchufes están conectados en paralelo.
