¿Cómo cambiar un punto de luz con un interruptor a interruptor doble?

Materiales y herramientas

Antes de meternos en faena, repasemos la lista de materiales y herramientas que necesitas para cambiar un interruptor doble como un verdadero profesional.

• Interruptor doble con embellecedor.
• Caja de registro.
• Cable (te recomendamos usar cable de 1.5 mm²).
• Destornillador.
• Alicates pelacables.
• Multímetro (opcional pero aconsejable para mayor seguridad).

Como ves, el precio de convertir interruptor simple en doble no es elevado en cuanto a coste de material. No necesitas demasiados componentes.

Eso sí, asegúrate de que lo que compras es de calidad y está homologado para trabajos eléctricos. De no ser así, corres el riesgo de sufrir un accidente mientras manipulas el material.

Pasos para cambiar un punto de luz en dos con interruptor doble

Antes de meternos de lleno con el paso a paso, vamos con unas recomendaciones de seguridad que te aconsejamos tener en cuenta antes de cambiar un interruptor doble.

✅ Corta la alimentación a la instalación eléctrica antes de comenzar apagando el disyuntor o diferencial correspondiente al circuito del interruptor en el panel eléctrico. Para mayor seguridad puedes verificar que la energía esté apagada utilizando un probador de voltaje.

✅ Utiliza calzado y guantes protectores de goma aislante para evitar lesiones y descargas eléctricas. Los puedes encontrar en cualquier tienda de bricolaje.

✅ Respeta los colores de los cables y asegúrate de identificarlos antes de desconectarlos (los cables de tierra suelen ser verdes o amarillos, los neutros blancos o grises y los de fase negros o rojos)

Este es el procedimiento para cambiar un punto de luz con un interruptor a interruptor doble:

1. Desmonta el interruptor antiguo.
2. Realiza un puente y conecta los cables.
3. Coloca el interruptor en su lugar.

1. Desmonta el interruptor antiguo

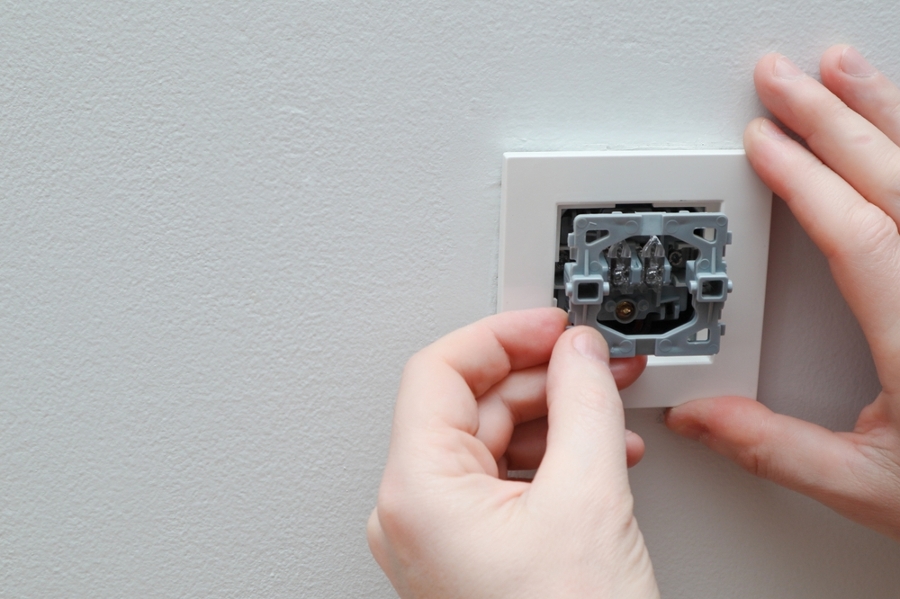

Con la ayuda del destornillador haz palanca y quita la tapa del interruptor actual. Después retira los tornillos que lo sujetan a la caja de conexiones. Una vez suelto, tira suavemente del interruptor hacia afuera para acceder a los cables. Déjalo colgar al final de los cables eléctricos.

Ahora llega un momento delicado al que debes prestar atención. Debes desconectar los cables con cuidado, pero antes fíjate muy bien en cómo están conectados (memorízalo, haz una foto o anótalo si es necesario).

Lo habitual es que encuentres dos cables (aunque según el mecanismo puede haber hasta tres):

• Fase (color negro o marrón): Transporta la corriente eléctrica con tensión desde el cuadro eléctrico hasta el interruptor. Se conecta a uno de los bornes del interruptor.

• Retorno (color gris o blanco): Devuelve la corriente eléctrica al cuadro eléctrico después de pasar por el circuito. Se conecta al otro borne del interruptor.

• Tierra (color amarillo, verde o cobre desnudo): Proporciona una conexión a tierra de seguridad. Se conecta a la carcasa metálica del interruptor y al terminal de tierra de la caja de registro.

2. Realiza un puente y conecta los cables

Para cambiar a un interruptor doble, necesitarás preparar un puente de cable para distribuir la corriente al segundo interruptor. Para ello, corta un trozo de cable (del mismo tipo y calibre que los existentes en la caja de conexiones) y pela los dos extremos.

En el interruptor, encontrarás dos bornes o puntos de entrada sin conexión. Conecta el cable entre estos dos bornes para realizar el puente con el que conseguirás que la corriente fluya hacia ambos interruptores, controlando así los dos circuitos eléctricos de forma independiente.

Ahora, con el pelacables, prepara los extremos de los cables que vas a conectar al nuevo interruptor.

Conecta los cables de la siguiente manera:

• Conecta el cable de fase (L) a la entrada común del interruptor doble, junto al cable de puente.

• Conecta el cable de retorno a las salidas (L1 o L2) del interruptor.

3. Coloca el interruptor en su lugar

Una vez instalado el cableado eléctrico, tira ligeramente de los cables para comprobar que permanecen en su lugar y que los conductores están conectados correctamente.

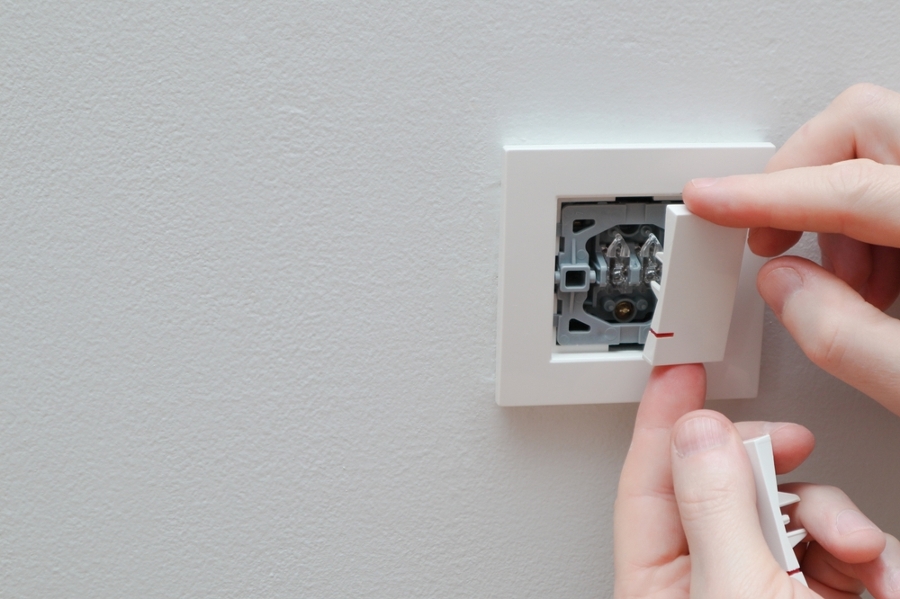

A continuación, vuelve a introducir el mecanismo del interruptor doble en la caja de registro y fíjalo con los tornillos correspondientes. Ya solo queda colocar la tapa y confirmar que queda bien alineada y ajustada.

Ha llegado el momento de la verdad. Enciende la corriente desde el cuadro eléctrico principal y pulsa cada uno de los interruptores del interruptor doble para comprobar que los dos circuitos eléctricos funcionan según lo esperado.

¿Por qué instalar un interruptor doble?

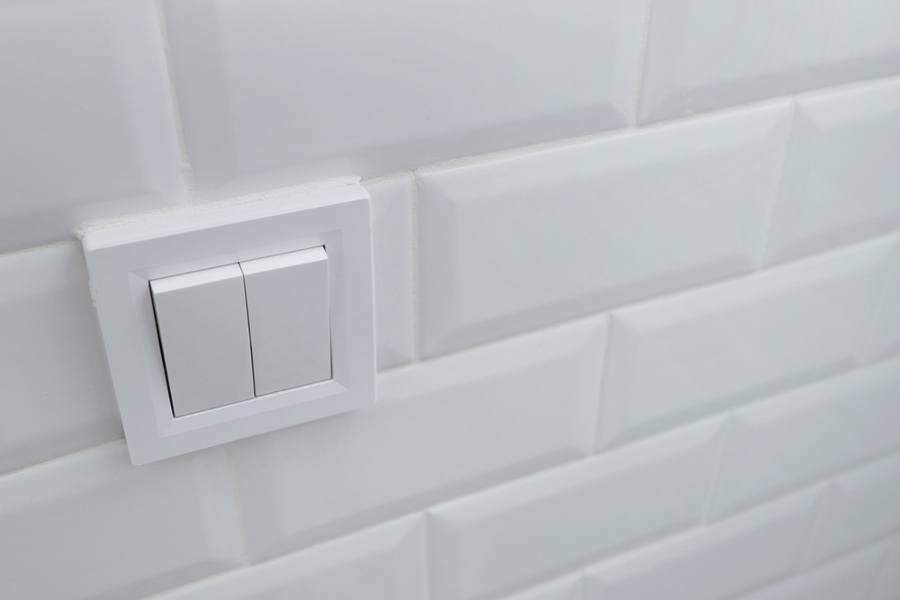

Un interruptor doble o de encendido dual tiene dos botones de control integrados dentro de un mismo mecanismo que permite encender (o apagar) dos circuitos eléctricos desde la misma posición de la estancia.

Gracias a este tipo de interruptores dobles podemos, por ejemplo, controlar dos lámparas de forma independiente. Esto resulta muy útil y práctico en habitaciones con dos zonas de iluminación, como dormitorios o salones.

En definitiva, instalar un interruptor doble es una buena solución para actualizar tu sistema eléctrico y mejorar la funcionalidad de tus estancias. Sin olvidar que un interruptor doble ocupa menos espacio en la pared, lo que puede mejorar la estética de la vivienda.
