Tipos de soportes y estructuras para placas solares
Los soportes para placas solares son un elemento clave en cualquier instalación, sea de autoconsumo o de tipo industrial. Descubre qué tipos existen, qué aplicaciones tienen y cuáles son los mejores para cada caso.
- ¿Qué es un soporte para placas solares?
- Tipos de soportes para placas solares
- ¿De qué materiales están fabricados las estructuras para placas solares?
- Cómo elegir la mejor estructura para los paneles solares
¿Estás pensando en llevar la energía solar a tu casa o tu negocio? ¿Quieres conocer mi experiencia con placas solares? Escoger bien los soportes para placas solares te ayudará a sacar más partido a la instalación y a mantenerla en perfecto estado durante más tiempo. Puede parecer algo sencillo, pero existen muchos tipos distintos a tener en cuenta. Para cubiertas planas o inclinadas; para tejados de distintos materiales; para uso doméstico o industrial...
La gama es muy amplia: merece la pena detenerse a analizar las opciones. ¡Lo hacemos por ti! Sigue leyendo para escoger los soportes de placas solares que mejor se adaptan a cada caso.
¿Qué es un soporte para placas solares?

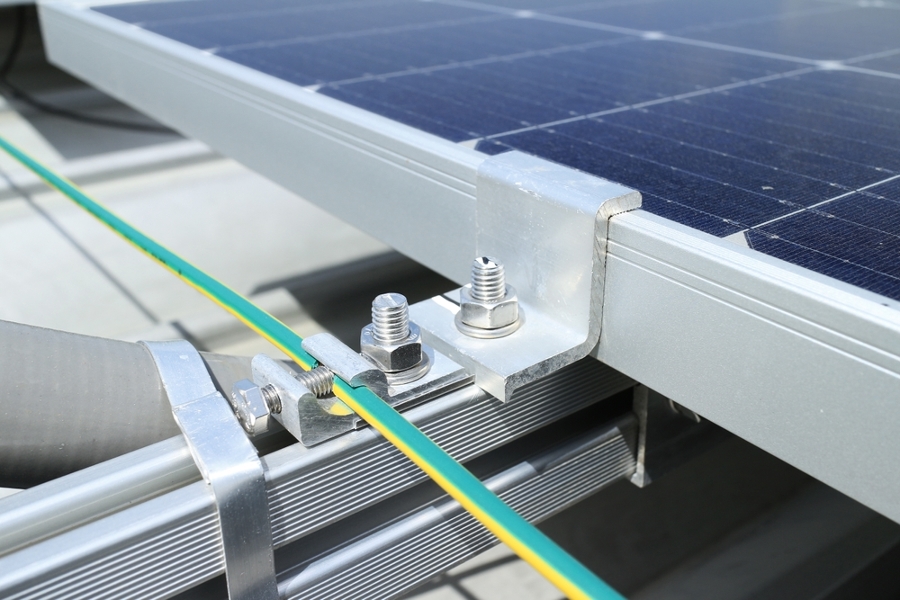

Los soportes para placas solares fotovoltaicas son los elementos que las fijan a las superficies en las que se colocan, y que las mantienen en una inclinación y orientación correctas para aprovechar al máximo la luz solar. Están fabricados con materiales resistentes, que aguantan bien la estancia a la intemperie y soportan el peso de la instalación. Los soportes también conectan las placas entre sí (cuando hay varias), y en la mayoría de los casos conforman estructuras por las que también pasan los cables para las conexiones eléctricas.
Es importante tener en cuenta la calidad de los soportes a la hora de evaluar la inversión. Pueden tener bastante incidencia en el precio de las placas solares: ¡infórmate bien antes de empezar!

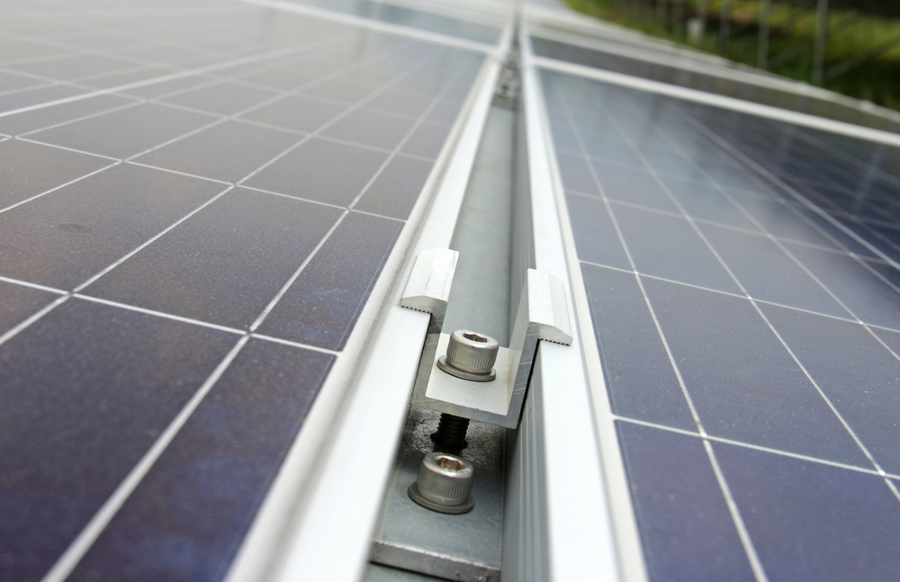

Tipos de soportes para placas solares
El tipo y la calidad de los soportes suele ser uno de los puntos habituales en la lista de lo que no te cuentan de las placas solares. Dependiendo de dónde se vayan a instalar y cuánta energía se quiera obtener, existen distintos tipos de soportes para placas solares. Estos son los más habituales:
Soportes fijos
La mayoría de los soportes para placas solares son fijos. En instalaciones de autoconsumo son la única opción, dividéndose posteriormente en distintos subtipos según la superficie donde se vayan a colocar. Están diseñados para que las placas permanezcan en posición plana, manteniendo la posición correcta para maximizara el rendimiento.
Soporte coplanar

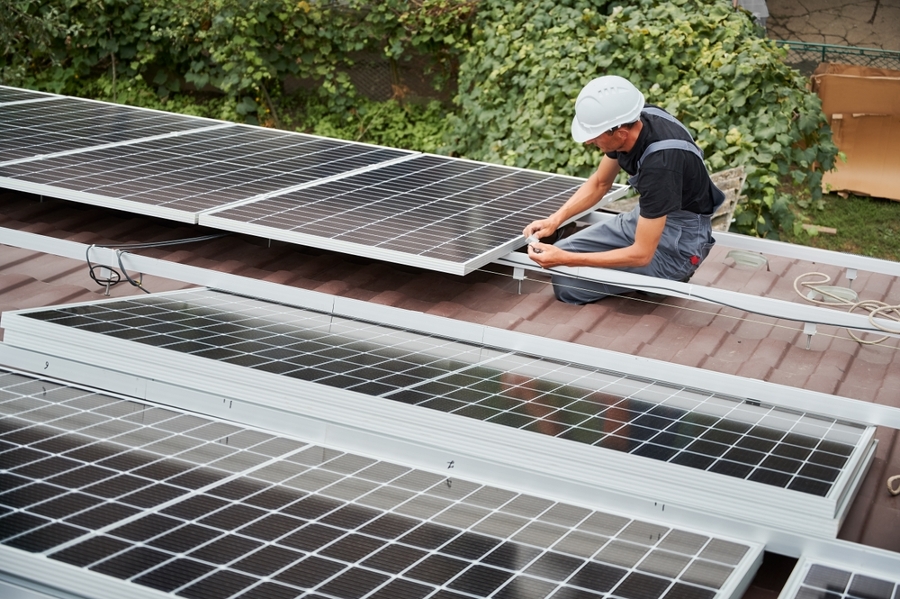

El soporte o estructura coplanar es uno de los más empleados en instalaciones para autoconsumo. Está diseñado para colocar placas solares en superficies inclinadas, lo más habitual en las cubiertas de las viviendas. Aprovecha la inclinación de la superficie y afianza las placas sobre ellas, de manera que queden perfectamente ancladas. Hay soportes para placas solares de tipo coplanar específicos para cubiertas de distintos materiales: teja, chapa de metal, pizarra...
Soporte inclinado
Es el que se emplea para colocar placas solares sobre cubiertas planas, terrazas, balcones o sobre el terreno. Los hay de dos tipos: individuales o con estructura triangular. Los primeros tienen estructura vertical y soportan los paneles de forma independiente. Son adecuados, por ejemplo, en sistemas de placas solares para caravanas. Los segundos tienen estructura horizontal y permiten colocar varias placas, resultando más económicos y eficientes.
Soportes móviles
Este tipo de soportes para placas solares suele emplearse en grandes explotaciones industriales. Son los más innovadores y costosos, pero también los más eficientes. Su mecanismo incluye un eje móvil con un sensor: cuando este detecta la luz solar, gira el eje para orientar las placas de forma que capten el máximo posible de los rayos.
Soportes solares sobre marquesinas
Estas estructuras hacen posible colocar las placas solares en las fachadas de los edificios, con la inclinación adecuada para captar la luz. Además, actúan también como marquesinas contra la lluvia o el sol. Son una buena opción para entradas de viviendas, establecimientos comerciales, etc.
Soportes de placas solares sobre mástil
Este último sistema de anclaje permite colocar las placas solares en postes, de manera individual o agrupadas. Son adecuadas para instalaciones situadas a ras de suelo que necesiten cierta altura: por ejemplo, para evitar sombras. Se pueden emplear en sistemas domésticos o industriales, tipo granjas solares.
¿De qué materiales están fabricados las estructuras para placas solares?
Los materiales empleados para confeccionar soportes para placas solares no varían demasiado. Todos ellos deben tener unas características concretas, como soportar bien la estancia a la intemperie o ser muy resistentes. Los tres fundamentales son:
Acero inoxidable y acero galvanizado
El acero es una aleación de hierro y carbono empleada en la industria y la construcción. Su alta resistencia lo convierte en un material idóneo para fabricar todo tipo de soportes para placas solares. Como comentábamos, debe ser resistente a la corrosión: por esta razón las estructuras se suelen construir con acero inoxidable o acero galvanizado. Este último lleva una ligera capa de zinc que lo protege del agua; es la opción más popular, por su eficacia y su coste económico.
Por otra parte, el acero inoxidable también se emplea para construir algunos tipos de soportes. También es el material más utilizado en la tornillería y los herrajes de las estructuras para instalaciones solares, sean del material que sean.
Aluminio
Es la aleación más utilizada para construir este tipo de anclajes. Tiene muchísimas ventajas: aguanta bien la estancia en el exterior, no se oxida, es ligero y fácil de manipular y es ecológico (el 95% del aluminio es reciclable). Su transporte y manipulación resultan rápidos y sencillos, lo que repercute en el precio: los soportes para placas solares de aluminio son los más asequibles.
Hormigón
Es la última incorporación a la gama de estructuras para paneles solares. Los bloques postformados de hormigón se presentan con la inclinación, las dimensiones y las características adecuadas para montar instalaciones solares de gran envergadura en un tiempo récord. Al no requerir anclaje al terreno o las superficies, acortan el tiempo de instalación y abaratan los trabajos.
Estos soportes para placas solares se construyen con hormigón reforzado de alta densidad, que soporta sin problemas las temperaturas extremas y la acción del agua. Además, tienen la capacidad de contrarrestar la acción del viento en las placas, un problema que suele causar averías en las instalaciones.
Cómo elegir la mejor estructura para los paneles solares
Son muchas las dudas que se nos presentan a la hora de diseñar una instalación para autoconsumo. Cuántas placas solares necesito, qué potencia deben tener, cuál debe ser su posición... Esta última es esencial a la hora de elegir la estructura de la instalación. Además, hay otras variables a tener en cuenta:
- Material de la superficie en la que se van a colocar las placas (teja, terreno, pizarra, metal...)
- Orientación de la zona
- Inclinación de la superficie
- Puntos de sombra
- Climatología (más o menos cálida, vientos frecuentes, lluvia...)
Sobre todo, la idea es que las placas se coloquen de forma que capten la mayor cantidad de energía posible durante más tiempo. Para ello, habrá que ajustar la inclinación y la orientación de las placas; y es aquí donde la elección de determinados soportes para placas solares marcará la diferencia.
En España se establecen dos grados de inclinación distintos, dependiendo de si la instalación estará situada en la zona norte o la zona sur. En la primera se recomiendan entre 20 y 25°, mientras que en la segunda va mejor un ángulo de unos 40°. En cuanto a la orientación, se recomienda que las placas estén siempre mirando al sur.
Además de comprar directamente las estructuras de las placas solares, puedes aprender cómo hacer una estructura para placas solares por ti mismo y ahorrarte un dinero.
