Las Antenas Dipolo: Tipos Y Características

Laura Particular habitissimo | Publicado el 07/03/2011

Las antenas dipolo son un tipo de antenas que se caracterizan por una alimentación central empleada para transmitir o recibir ondas de radiofrecuencia. Conozcamos cuáles son los tipos de antenas dipolo:

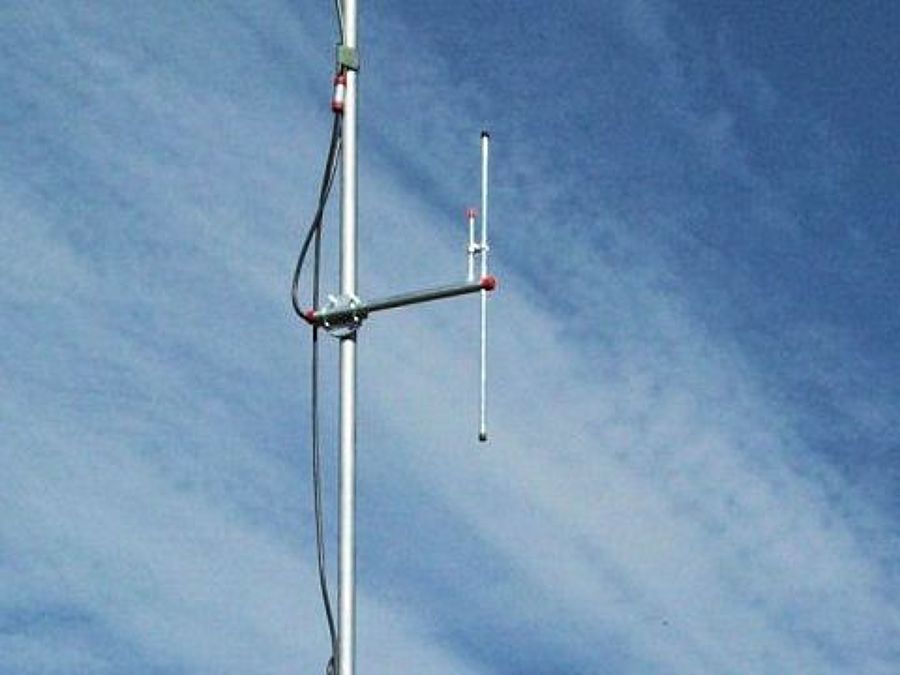

dipolo72

Antena dipolo. Imagen FM Depot

  • Antenas dipolo simple:

Dos elementos conductores rectilíneos colindares de igual longitud, alimentados en el centro, y de radio bastante menor que el largo.

  • Antenas dipolo V invertida:

Los brazos del dipolo han sido doblados el mismo ángulo respecto del plano de simetría. El dipolo en V invertida es ideal para radioaficionados que transmiten en expediciones, porque con un simple mástil de unos nueve metros, un poco de cable y de cuerda de nylon, es posible instalar rápidamente una antena transportable, liviana, y de poco volumen.

  • Antenas dipolo doblado:

Los brazos doblados por la mitad y replegados sobre sí mismos, haciendo que los extremos se unan. Está formada por dos elementos: uno se alimenta en forma directa, y otro posee acoplamiento inductivo en los extremos. Cada elemento tiene media longitud de onda de largo pero, como puede pasar corriente por sus esquinas, hay una longitud de onda completa de corriente en la antena.

  • Antenas dipolo de brazos plegados:

Los brazos tienen una pequeña parte del extremo parcialmente plegada, economizando espacio, aunque sacrificando parcialmente la eficiencia del dipolo.

  • Antenas dipolo eléctricamente acortado:

Un segmento de cada brazo se reemplaza por un dispositivo físico capaz de crear una zona de campo magnético uniforme (solenoide).

Así, el dipolo es mucho más corto, pero a costa de sacrificar otras cualidades del dipolo original (eficiencia, impedancia y ancho de banda).
