¿Cómo hacer una instalación eléctrica exterior?

¿Qué es una instalación eléctrica exterior?

Una instalación eléctrica exterior es aquella que se realiza para suministrar electricidad en áreas fuera de la vivienda, como jardines, terrazas, piscinas o fachadas, garantizando que se cumplan los requisitos de seguridad y funcionalidad.

Se recurre a este tipo de instalaciones para iluminar zonas concretas, crear nuevas tomas de corriente para la colocación de electrodomésticos o, simplemente, para mejorar los espacios habitables al aire libre.

Realizar instalaciones eléctricas en exteriores supone tener en cuenta una serie de parámetros que no existen en espacios interiores como las precipitaciones, la erosión del viento, la incidencia de los rayos UV, los golpes o los movimientos.

Por ello, el procedimiento a seguir difiere de una instalación eléctrica en interior, sobre todo en lo referente al tipo de componentes que se utilizan. Elegirlos correctamente resulta fundamental para que los sistemas eléctricos exteriores creen un entorno seguro y protegido, con una iluminación adecuada y una estética cuidada.

Instalación eléctrica exterior en jardín

Para acometer una instalación eléctrica exterior en un jardín, lo primero que debes hacer es planificar el diseño a seguir. Decide cuántos puntos de luz, enchufes, interruptores y otros componentes necesitas teniendo en cuenta la funcionalidad y la estética que le quieras dar al espacio.

Ten en cuenta que los enchufes y mecanismos deben ser estancos para protegerlos de la humedad, aunque más tarde te hablaremos de ello en profundidad.

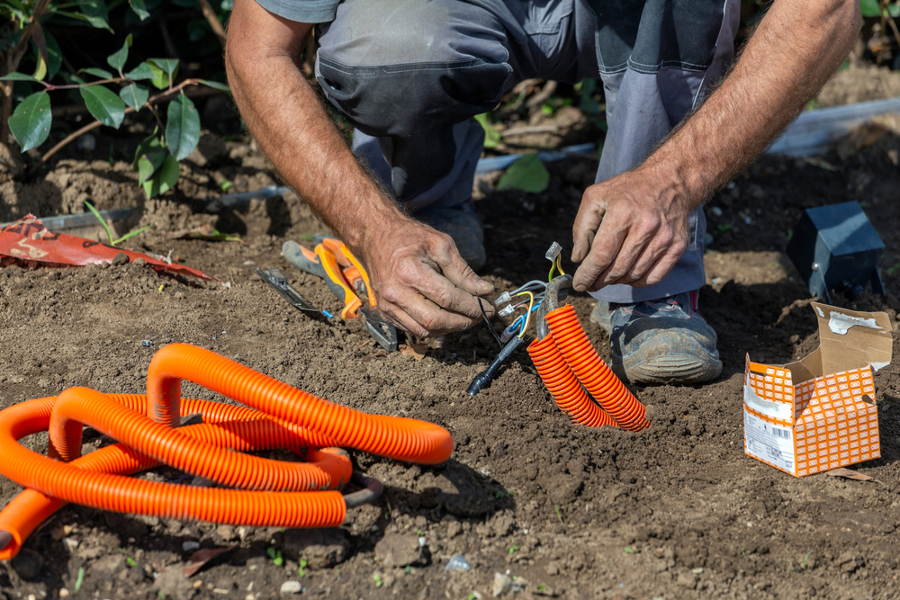

Con esto claro, cava las zanjas para pasar los cables y los tubos con una profundidad de entre 40-50 cm. Así protegerás los cables de la intemperie y los posibles golpes.

A continuación, coloca las arquetas para las derivaciones, que no son otra cosa que cajas que se utilizan para conectar los cables y los tubos en diferentes puntos de la instalación.

Después fija las arquetas al suelo con cemento o abrazaderas especiales. Cubre las zanjas con una capa de cemento dejando visible el tubo que va hacia la farola.

Ahora debes instalar una caja de registro estanca en la pared del jardín para conectar la instalación eléctrica exterior al cuadro general eléctrico a través de un interruptor automático. Este interruptor automático se encargará de proteger la instalación de sobrecargas y cortocircuitos.

Instalación eléctrica exterior en terraza

Las terrazas son espacios más asequibles que facilitan la instalación eléctrica exterior, aunque es cierto que, a diferencia del jardín donde puedes enterrar los cables, aquí quizá tengas que levantar el pavimento en algún punto.

El primer paso es similar: planificar y diseñar puntos de luz, enchufes, interruptores y el trazado de los cables y tuberías. También es importante determinar la potencia total requerida para la iluminación, electrodomésticos y otros equipos que se utilizarán en la terraza.

Traza el recorrido de las tuberías, asegurándote de que estén bien fijadas a las paredes o el suelo y selladas para evitar la entrada de agua o suciedad. Después, pasa los cables dejando suficiente longitud en los extremos para las conexiones.

Realiza las conexiones de los cables en cajas de derivación estancas, utilizando regletas y conectores adecuados para cada tipo de cable. Seguidamente, coloca los enchufes, luminarias (apliques, leds…) e interruptores en sus ubicaciones designadas.

Con esto listo, solo resta colocar una caja de registro estanca en la pared de la terraza y conectar el cable principal de la instalación exterior a la acometida de la red eléctrica interior.

Instalación eléctrica en zonas especiales

En áreas especiales como piscinas, fuentes o zonas de barbacoa, la instalación eléctrica exterior requiere precauciones adicionales. Estos entornos presentan riesgos específicos debido a la presencia de agua o el fuego, por ejemplo.

Por ello, es indispensable usar materiales aislantes y proteger todas las conexiones de manera adecuada para evitar accidentes eléctricos. Además, se deben seguir normativas estrictas y realizar inspecciones regulares para asegurar que todo el sistema está en orden.

Componentes de una instalación eléctrica exterior: tuberías, cables y enchufes

A estas alturas ya sabes que la diferencia esencial entre una instalación eléctrica exterior e interior reside en los componentes que se utilizan. Y es lógico porque fuera no controlamos la temperatura ni el nivel de humedad, sino que la climatología es la que manda.

Así que todos los elementos eléctricos que se empleen como tuberías, cables y enchufes deben estar concebidos (y homologados) para resistir esas condiciones exteriores.

Pero, ¿cuáles son estos componentes? Básicamente:

✔️ Tubos.

✔️ Cables.

✔️ Enchufes.

¿Qué tipo de tuberías se usan en una instalación eléctrica exterior?

Las tuberías más utilizadas para una instalación eléctrica exterior son las de PVC rígido. Son tubos ligeros y flexibles que se instalan sin mayor dificultad y se adaptan muy bien a diferentes configuraciones.

Además, el PVC rígido es un material altamente resistente a la corrosión provocada por la humedad y a los rayos UV, algo a tener en cuenta si las tuberías van a estar expuestas a la luz solar directa. Sin olvidar que es un tipo de tubería económico, lo que contribuye a abaratar los precios de instalaciones eléctricas.

Una alternativa es el CPVC, que es el mismo material, pero tratado con cloro, lo que le confiere mayor aguante ante productos químicos.

Si nos salimos del PVC, también tenemos las tuberías EMT o tubos metálicos eléctricos de acero o aluminio de extrema ligereza y con buena respuesta ante la corrosión. Otra opción son las tuberías IMC. Son tubos de conductos metálicos intermedios de acero galvanizado, más gruesos y fuertes que los EMT, aunque también más pesados.

¿Qué cable se usa para una instalación eléctrica exterior?

Los cables recomendados para instalaciones eléctricas exteriores son los de tipo NYY (aislamiento de PVC) o aquellos con aislamiento de goma y cubierta de neopreno, por su gran resistencia a las condiciones exteriores y capacidad para soportar tensiones mecánicas, térmicas o químicas.

Uno de los mejores cables que cumple con estas cualidades es el H07RN-F. Es muy flexible e incorpora aislamiento de caucho y cubierta exterior de neopreno. Por lo que se puede utilizar sin problemas en entornos a la intemperie, húmedos y expuestos a un uso continuado.

¿Qué enchufe se pone en una instalación eléctrica exterior?

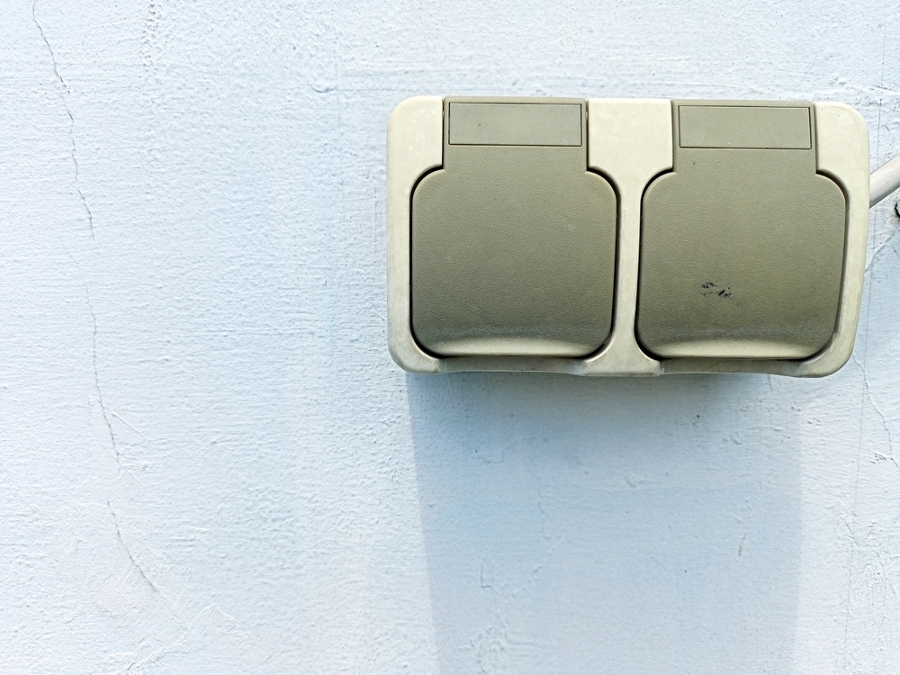

En exterior se deben utilizar enchufes estancos con tapa protectora para un cierre hermético con una clasificación de protección IP44 (Ingress Protection) para resistir la entrada de polvo y agua.

IP44 es el mínimo recomendado con una protección contra objetos sólidos mayores de 1 mm y salpicaduras de agua desde cualquier dirección. Aunque para mayor seguridad, especialmente en áreas muy expuestas, se pueden utilizar enchufes con protección IP65 o superior.

Además de la protección IP, otra característica importante a considerar es la protección IK, que mide la resistencia del enchufe a impactos mecánicos. En entornos exteriores, lo adecuado es utilizar enchufes con una alta clasificación IK. Los más indicados serías:

• IK07: Resistencia a impactos de 2 julios, equivalente a un golpe con un objeto de 0.5 kg caído desde 40 cm de altura. Es adecuado para entornos donde los impactos pueden ser menos frecuentes o menos severos.

• IK08: Resistencia a impactos de 5 julios, equivalente a un golpe con un objeto de 1.7 kg caído desde 30 cm de altura.

• IK10: Resistencia a impactos de 20 julios, equivalente a un golpe con un objeto de 5 kg caído desde 40 cm de altura.

¿Qué consejos se deben tener en cuenta en la realización de una instalación eléctrica exterior?

Estos son los consejos que deberías tener presentes a la hora de realizar una instalación eléctrica exterior:

➡️ Contrata a un electricista autorizado

Si crees que no posees los conocimientos técnicos o la experiencia necesaria, no te arriesgues y contacta con electricistas que te garanticen la seguridad y el cumplimiento de la normativa vigente.

➡️ Planificación adecuada

Evalúa las necesidades eléctricas y planifica la ubicación de dispositivos y el recorrido de cables, asegurando que el sistema soporte la carga eléctrica.

➡️ Materiales homologados de calidad

Usa cables específicos para exteriores, como los cables NYY, tuberías de PVC o metálicas para protegerlos, y enchufes con protección IP44 e IK07 o superior, de acuerdo a las normativas según UNE 20.324 y UNE-EN 50.102.

➡️ Asegura una ubicación correcta

Si vas a hacer una instalación bajo tierra, aléjala de sistemas de riego o líneas eléctricas públicas. Y recuerda que la profundidad debe ser de, al menos, 40 cm.

➡️ Protección contra elementos

Emplea cajas estancas para conexiones y enchufes, sellando bien las tuberías y utilizando enchufes con tapas herméticas para proteger contra la humedad y el polvo.

➡️ Cumplimiento de normativas

Sigue los reglamentos eléctricos locales y utiliza componentes certificados para garantizar la seguridad y conformidad con los estándares.

➡️ Seguridad durante la instalación

Desconecta la electricidad antes de trabajar, usa equipos de protección personal como guantes y gafas, y herramientas aisladas.

➡️ Mantenimiento regular

Realiza inspecciones periódicas y mantén los componentes limpios y libres de obstrucciones para prolongar su vida útil y garantizar un funcionamiento seguro.

Normativa tendido eléctrico en fachadas de viviendas

Por encima de cualquier recomendación que te hemos dado, está la normativa vigente en España, que se basa en dos pilares fundamentales:

• Reglamento Electrotécnico para Baja Tensión (REBT): Marca las normas técnicas de obligado cumplimiento para el diseño, ejecución y explotación de las instalaciones eléctricas de baja tensión.

• Ley 24/2013, de 26 de diciembre, del Sector Eléctrico: Es la legislación que regula el sector eléctrico en nuestro país y establece la servidumbre de paso de energía eléctrica, la cual obliga a los propietarios a permitir la instalación de cables, cajas y otros elementos en las fachadas de sus viviendas para el suministro de electricidad a otros inmuebles.
