Cómo colocar el tubo salida de gases a un calentador
¿Te interesa saber cómo colocar el tubo de salida de gases a un calentador? Te explicamos qué tipos de tubos y de instalaciones existen, cuál es la mejor manera de realizarlas con seguridad y qué dice la normativa actual sobre este tipo de aparatos. ¡No te lo pierdas!
- ¿Qué es un calentador?
- ¿Qué sistema de evacuación de gases elegir?
- Cómo colocar un tubo de salida de gases del calentador
- Tipos de diseño de salida de humos
- Qué dice la normativa de salida de gases calentador
- Preguntas frecuentes sobre evacuación de humo en calentadores
Cómo colocar el tubo de salida de gases a un calentador: es algo que se preguntan muchos aficionados al bricolaje, ya que se trata de un proceso complejo. No tanto por la instalación en sí, sino porque cualquier mínimo fallo puede suponer un riesgo para la seguridad.
Pero si vas a instalar un calentador de gas en tu casa o quieres cambiarle el tiro, conviene conocer las opciones que existen hoy, cuáles son las normas estipuladas y cómo es el proceso. Sigue leyendo: te damos todas las claves para no equivocarte.
¿Qué es un calentador?
Como su propio nombre indica, un calentador es un dispositivo que calienta agua para producir ACS (agua caliente sanitaria) para el hogar. Son electrodomésticos que pueden funcionar con electricidad, gas o gasóleo, dependiendo de la instalación que tengamos en casa.

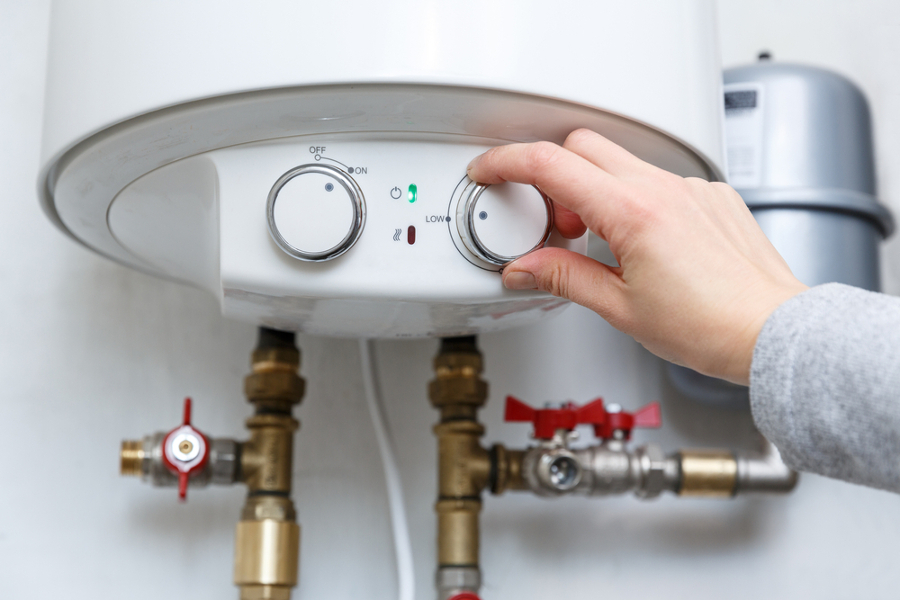

Los calentadores eléctricos funcionan con una resistencia que se calienta y transmite calor a la tubería de agua. Por su parte, los calentadores a gas utilizan la combustión para calentar un serpentín, que a su vez lo pasa a la tubería. En este segundo caso, la combustión genera gases que se deben evacuar al exterior: esta es la razón por la que los calentadores a gas llevan salida de humos, mientras que los eléctricos no la necesitan.
Por último, las calderas se diferencian de los calentadores en que no solo generan ACS, sino que también alimentan el sistema de calefacción de la vivienda.
¿Qué sistema de evacuación de gases elegir?
Para saber cómo colocar el tubo de salida de gases a un calentador, el primer paso es conocer los tipos de tiro o salida de humos que existen. Actualmente, la normativa obliga a fabricar únicamente calentadores con tiro estanco; pero si el tuyo fue instalado antes de la publicación de la norma, podrás mantenerlo y cambiar la salida por una específica sin problema.
Tiro natural
Consiste en un tubo que parte del calentador y evacúa los gases al exterior de manera natural y fluida. A través del mismo tubo, el calentador capta el oxígeno necesario para la combustión. Es el tiro más "popular" y sencillo, tanto en su fabricación como en su instalación. Este tiro debe tener obligatoriamente un tramo vertical de 20 cm de longitud mínima para evitar que los gases retornen a la vivienda.
Tiro forzado
La diferencia de este tiro con el natural es que el sistema incluye un ventilador eléctrico que expulsa los gases al exterior. El oxígeno, por el contrario, se capta en el lugar donde está el calentador. Estos calentadores necesita una conexión a la red, por lo que suben ligeramente el consumo eléctrico del hogar. Es el menos eficaz; además, su menor tamaño hace que solo puedan calentar 15 litros de agua, como máximo. Se utiliza en espacios sin ventilación o de dimensiones reducidas.
Tiro estanco
En estos calentadores, tanto la captación de oxígeno como la expulsión de los gases se realizan fuera del espacio donde se encuentra el aparato. El oxígeno se capta por una tubería, mientras que los humos se evacúan por chimeneas individuales o comunitarias. Es el sistema obligatorio para todos los calentadores instalados a partir de 2018, ya que es mucho más eficiente.

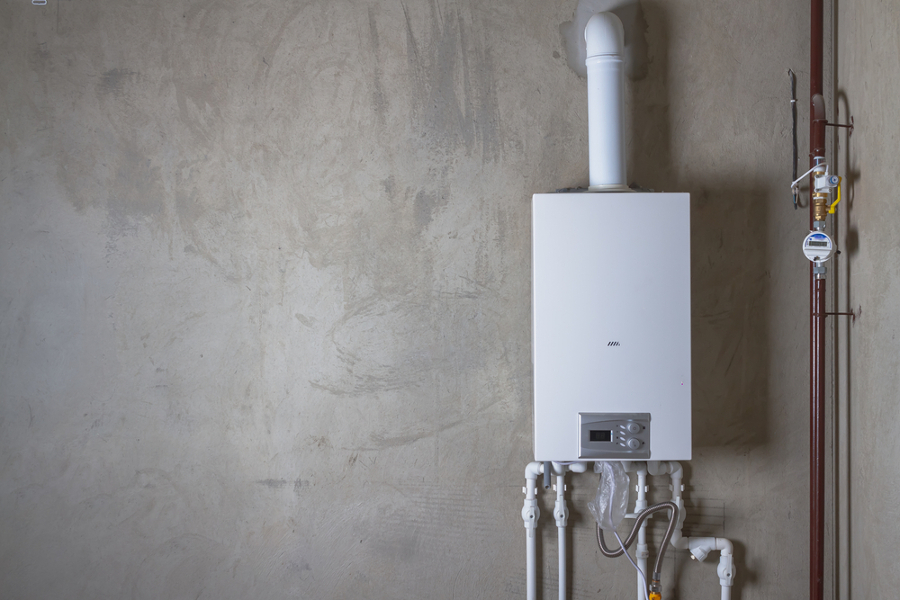

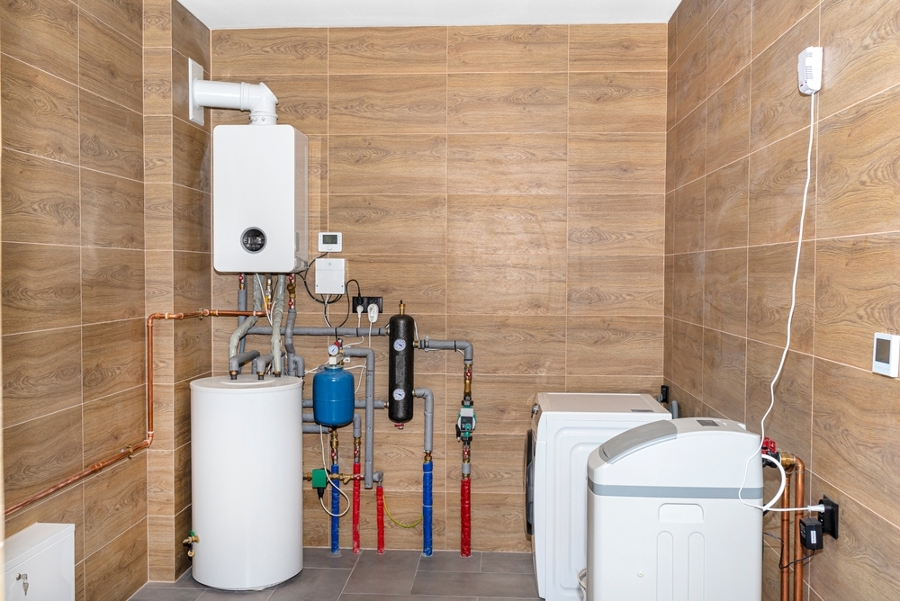

Cómo colocar un tubo de salida de gases del calentador
Colocar un tubo de salida de gases a un calentador es un trabajo que es mejor dejar a los profesionales. Para que la instalación ofrezca toda la seguridad, es necesario que la realice un técnico especializado con titulación homologada. Solo así podremos garantizar su fiabilidad y su eficiencia: no te costará mucho (descubre cuánto cobra un fontanero por cambiar un calentador) y ganarás en todos los sentidos.
¿Te interesa saber cómo es el proceso? Estos son los pasos que seguirá el técnico a la hora de colocar el tubo de salida de gases de un calentador estanco:
- Elegir el diafragma entre los dos que suele incluir el kit básico de instalación, dependiendo de la longitud de la chimenea. Si es muy larga, el tubo se deberá instalar sin diafragma.
- Introducirlo en la salida de gases (o chimenea) del calentador y presionar hasta que encaje.
- En la salida de gases, introducir la junta flexible que abrazará el codo de salida.
- Colocar la junta de goma en el tubo interior del codo.
- Encajar el codo, de forma que la junta quede por fuera y el interior quede conectado.
- Meter la abrazadera y fijarla apretando los tornillos.
- En la salida del codo, colocar las juntas de goma del tubo interior y del exterior.
- Encajar la tubería para la salida de gases. Debe quedar perfectamente conectada al tubo exterior y al interior.
- Colocar el deflector.
En este vídeo puedes ver cómo coloca un técnico profesional el tubo de salida de gases de un calentador de tiro estanco Baxi. Recuerda: ¡deja este trabajo a los que mejor lo saben hacer!
Tipos de diseño de salida de humos
Dependiendo de dónde esté colocado el calentador, el tipo de salida al exterior que tenga, si se va a conectar a una chimenea comunitaria o individualizada y otros parámetros, será necesario escoger un tipo de salida de humos u otro. Estas son las tres opciones que hay:
Salida de humos coaxial
Está formada por dos tuberías (para la entrada de oxígeno y la salida de los gases), colocadas una dentro de la otra. Los gases se expulsan al exterior por la tubería central, de menor diámetro. El oxígeno se capta por el espacio situado entre la pared interior de la tubería exterior (de mayor diámetro) y la pared exterior de la interior (la que capta el oxígeno).
Se trata de la salida de gases más habitual, adecuada para todo tipo de calentadores. Estos suelen incluir un kit básico con este tipo de salida. Sin embargo, si la distancia entre el calentador y la salida al exterior supera los 6 m, habrá que elegir otra opción.
Salida de humos coaxial vertical
Es similar a la anterior, con la diferencia de que la tubería o chimenea está colocada en sentido vertical. Es la opción a elegir cuando la ubicación del calentador no permite colocarla en sentido horizontal (por ejemplo, cuando hay poco espacio).
Salida de humos con doble tubo
Esta tercera opción es la adecuada cuando el tubo de salida de gases debe tener una longitud considerable (a partir de 6 metros). En este caso, los dos tubos deben estar separados y tener un diámetro de 8 cm, aproximadamente. Es la alternativa menos habitual, pero es la única permitida cuando la instalación presenta estas características.
Qué dice la normativa de salida de gases calentador
La instalación de calentadores y calderas está sujeta a la normativa especificada en el Real Decreto 919/2006 del 28 de julio, que señala que todas las casas de nuestro país deben tener salidas de humos. Si el tiro es forzado o estanco y su potencia no supera los 70 kW, o se trata de calderas de gas natural con una potencia inferior a 24,4 kW, no será necesario instalar chimeneas para las salidas de humos. Se podrán evacuar directamente hacia el exterior, bien por la fachada, bien por un patio de ventilación.
Por otra parte y como hemos indicado antes, el Reglamento de Instalaciones Técnicas en Edificios (RITE) establece que a partir del 14 de abril de 2018 solo se podrán fabricar e instalar calentadores estancos en los inmuebles.
Y por último, has de saber que la legislación indica que las instalaciones y aparatos que funcionen con gas solo podrán ser manipuladas, instalados y revisados por empresas y operarios habilitados por la autoridad competente en materia de Industria de cada Comunidad Autónoma.
Preguntas frecuentes sobre evacuación de humo en calentadores
¿Todavía te quedan dudas sobre cómo colocar el tubo de salida de gases a un calentador? Resuélvelas con la ayuda de fontaneros profesionales y con estas preguntas:
Cómo elegir el diámetro adecuado para tu tubo de salida de gas del calentador
El diámetro del tubo dependerá del calentador. Lo normal es que esté entre 125 y 130 mm.
¿Qué deflector de salida de gases usar en mi calentador?
El deflector o sombrerete es un elemento metálico que se coloca como remate en el extremo exterior de la salida de humos del calentador. Sirve para mejorar la aspiración y evitar atascos o averías. Según el tipo de tubo, instalación y vivienda se puede elegir entre varios tipos: giratorio, de aspiración, de pared, anti-retorno o para lluvia. Para su elección, lo mejor es consultar a un profesional.
¿Cuál es la diferencia entre la instalación de los diferentes tipos de calentadores?
Los calentadores eléctricos no necesitan salida de gases y los puede instalar una persona con los conocimientos suficientes. Por su parte, los calentadores de gas necesitan salida de gases de acuerdo a la normativa y los debe instalar un profesional.
¿Qué accesorios debo usar para instalar una salida de humos?
Normalmente, los calentadores incluyen un kit de accesorios básico para instalar una salida de humos. Estos kits están compuestos de una tubería, juntas y collarines para las conexiones y un codo. Si hay que prolongar la salida de gases o cambiar su dirección, habrá que añadir más codos, tramos de tubería, manguitos y anclajes. También conviene (y según el caso, puede ser obligatorio) colocar un deflector en el extremo exterior.
